Hardware Hacking

Intro

하드웨어 해킹이란, 아래와 같이 PCB(인쇄 회로 기판)을 분석하고 공격할 수 있는 부분을 찾아내는 것이다.

사례

닌텐도 스위치 해킹

콜드 월렛 해킹, Playstation 4 Syscon 등의 해킹 사례도 같이 알아두자.

닌텐도 스위치가 사용하는 NVIDIA Tegra X1 칩의 부트 롬(Boot ROM) 코드에 취약점이 발견되었다.
부팅과정에서 가장 먼저 실행되는 부트 롬에 위치한 프로그램이 특정 조건에 따라 복구 모드로 진입하게 되면서 해당 복구 모드의 소프트웨어에서 취약점이 발생했다.

여기서 하드웨어 해킹은 부트롬 코드를 읽으려고 할 때, 사용되었는데, 해당 메모리가 잠겨있어 접근이 불가능한 상태를 Fault Injection 공격 기법 중 하나인 Voltage Glitching을 활용하는 것이였다.

PCB

+극과 -극은 Power와 Ground로도 말하는데, DataSheet에서는 -대신 Ground/GND 라고 적혀있으니 인지하자.

저항기, 축전기, 유도자, 발진기, 트랜지스터, 다이오드 등 다양한 하드웨어 부품들에 대해서도 간략하게 인지하자.

Printed Circuit Board (PCB) 는 회로가 인쇄되어 있는 보드로 칩과 칩끼리 통신 시 직접적으로 전선을 사용하지 않고, 보드 내부 작은 구리 선을 배치하는 구조이다.

PCB 구조

PCB를 제작하려면 먼저 설계 과정이 필요하며, PCB 설계는 EasyEDA, KiCAD 등 여러 소프트웨어를 사용한다.

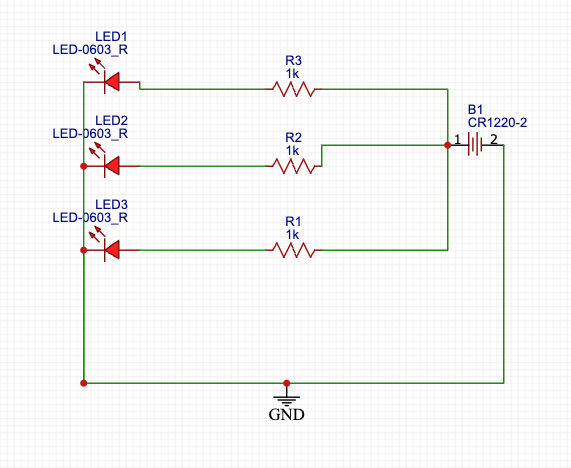

먼저 회로도를 설계하고

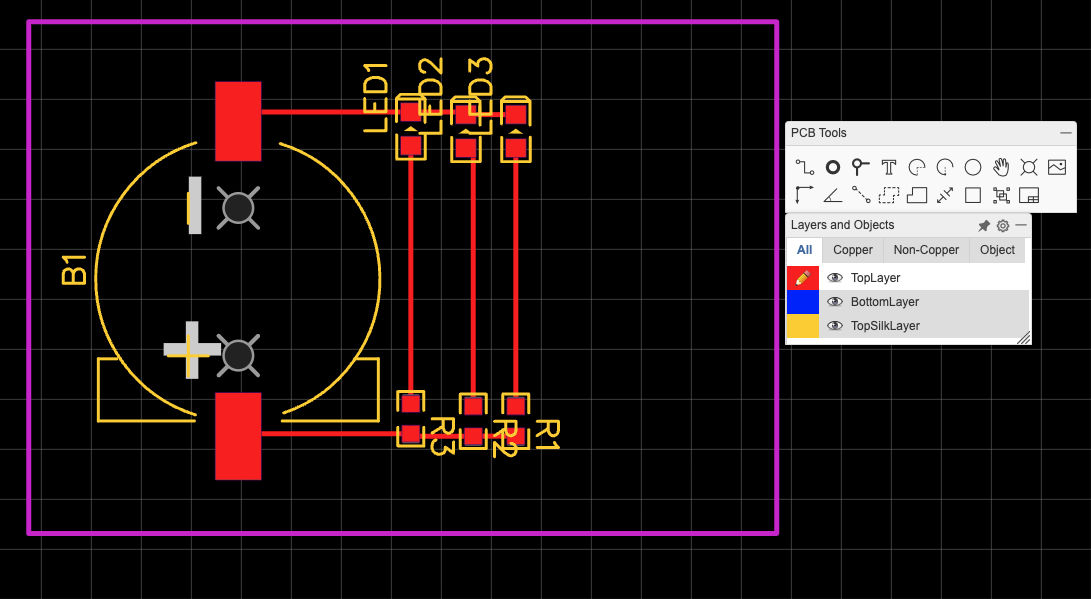

PCB안에 설계한 회로를 넣고 배선한다. PCB 구조는 하나의 건물로 비유할 수 있는데, 오른쪽에서 TopLayer, BottomLayer, TopSilkLayer를 선택할 수 있는데, TopLayer의 경우 건물의 맨 꼭대기 층 내부에 있는 회로이며 BottomLayer는 건물의 맨 아래층 내부에 있는 회로이고 마지막으로 TopSilkLayer는 건물의 외벽이라고 비유할 수 있다.

PCB 층간 통신은 작은 구멍과 큰 구멍으로 나와있는 곳을 통해 통신을 진행한다. 작은홀의 경우 비아홀(Via Hole) 이 사용되며, 큰 홀의 경우 PTH(Plated-Through-Hole) 와 NPTH(Non-Plated-Through-Hole) 가 있다.

IC

http://www.visual6502.org/sim/varm/armgl.html - ARM1 구조와 회로 작동 모습 확인

IC는 집적 회로(Integrated Circuit) 를 의미하며, PCB에 들어가는 칩들이다. 여러 트랜지스터를 사용하여 게이트를 만들고, 게이트를 여러 개 이어서 CPU, 메모리 등 여러 칩들을 만든다.

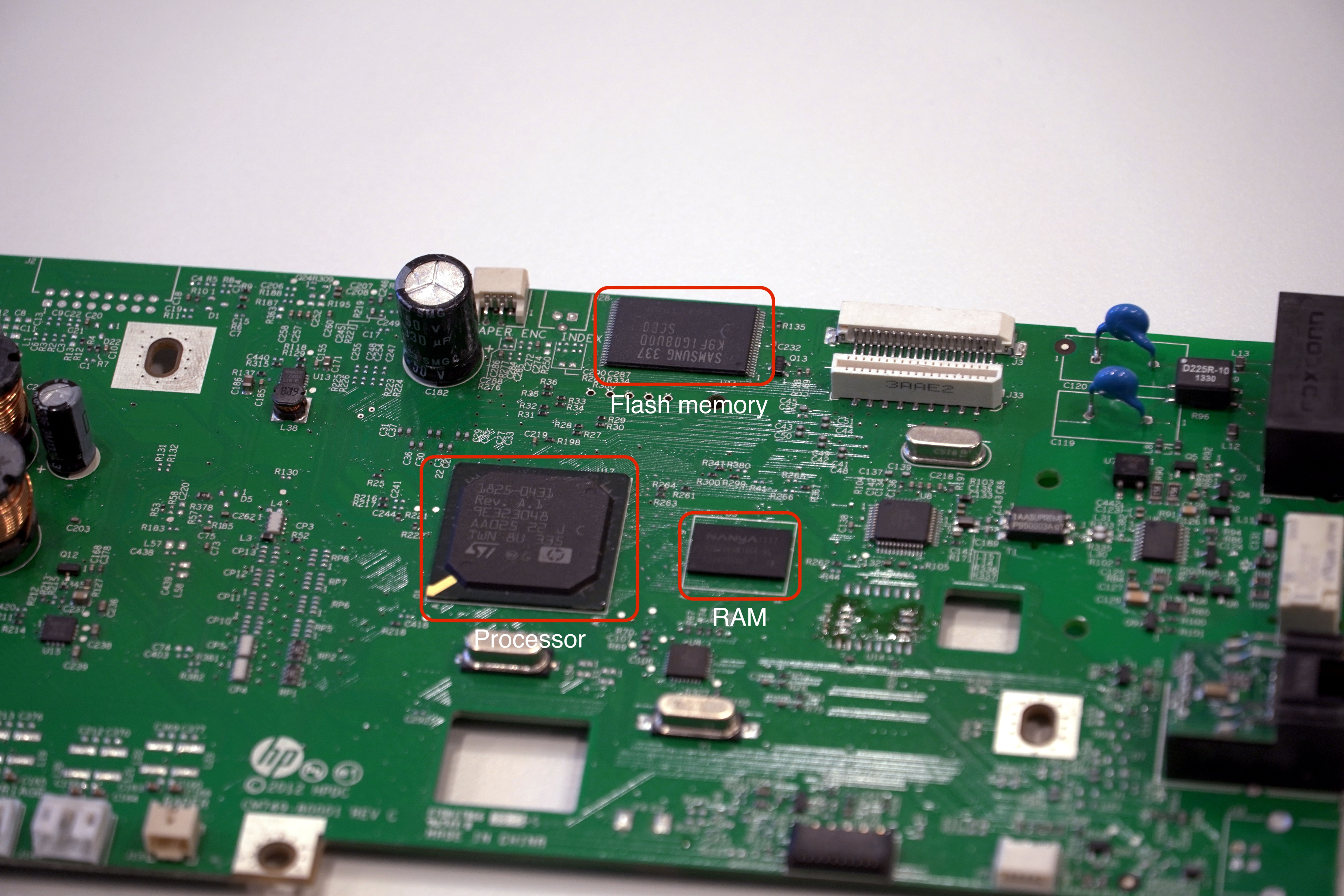

PCB에 사용되는 IC는 아래와 같은 것들이 있다.

Flash Memory
Processor
RAM

Flash Memory [펌웨어 저장위치]

펌웨어란 장치의 작동에 필요한 데이터가 저장된 곳으로 예를 들어 카메라의 펌웨어에는 버튼을 누르면 사진을 찍는 프로그램이 포함되어 있다.

데이터를 저장하는 비휘발성 메모리로 펌웨어 가 저장된다.

RAM

콜드 월렛 해킹 사례에서 디버그 인터페이스에서 RAM을 읽어 패스워드를 얻는 등 중요 정보가 저장될 가능성이 농후하다.

Random Access Memory (RAM) 은 전력이 들어올 때만 데이터를 저장하는 휘발성 메모리로 Flash Memory보다 접근 속도가 빠르기 때문에 기기에서 실행되는 프로세스는 거의 RAM에 저장된다.

따라서, RAM을 집중적으로 봐야한다.

Processor

ARM 기반의 STM32F0 시리즈 프로세서는 Fault Injection 공격에 취약하며, 실제 PoC 및 환경 구축이 상세히 나와있다. (링크) 위 공격을 통해 RDP(ReaDout Protection) 값이 2로 설정되어 펌웨어 읽기가 불가능한 칩을 읽을 수 있다.

Flash Memory -> RAM -> Processor 순으로 이동하면서 마지막 Processor에서는 RAM에 담긴 명령어를 실행하는 역할을 한다.

IC 패키징

하드웨어 해킹에서 특정 IC와 외부의 통신을 핀을 잡아서 MITM을 한다.

CPU 밑을 보면 수많은 핀(PIN)이 달려있는데, 이를 통해 외부와 통신을 진행한다. 하지만, IC 패키징 에 따라 IC와 연결된 핀들의 생김새가 다르다.

아래와 같은 패키징 방법이 있으니 상황에 맞게 찾아보자.

DIP 패키징
BGA 패키징
TSOP 패키징
QFP 패키징
SOP 패키징
WSON 패키징
QFN 패키징

DataSheet

칩의 어떤 핀이 어떤 역할을 하는지 알기 위해서는 해당 데이터시트를 참고해야 하지만, 너무 길다. 링크에서 Winbond W25Q128JV 칩의 경우 47쪽에 있는 Read Manufacturer / Device ID (90h), 0x90 명령어를 보내 디바이스 ID를 읽을 수 있다.

IC에 대한 모든 사양 및 기능을 세부적으로 제공한 것으로 아래와 같은 정보들이 있다.

플래시 메모리의 용량 및 지원하는 인터페이스
IC 패키지 종류와 핀 간격, 칩 크기, 각 핀의 역할
읽기 속도, 몇 번 읽고 쓰기 가능한지
필요 전압/전류, 최대 전압/전류, 최소 전압/전류, 적정 온도
플래시 메모리 명령어

인터페이스

두 개 이상의 시스템이 서로 통신하기 위해 사용되는 것으로 해당 인터페이스를 사용하여 어떤 데이터를 보낼 지는 기기 구성 별[키보드, 마우스, USB 등]로 다르다.

IC 핀 넘버링

이는 U 혹은 V자로 칩의 중앙에 파여있는 Notch 혹은 1번 핀에 있는 작은 구멍인 dot을 기준으로 번호를 매긴다.

필요 장비

사용법은 이름을 검색해서 찾아보자….. 너무 많다.

납땜 준비물

인두기 - 하코 FX-888D - UART 연결, JTAG 연결, eMMC 읽기
인두기 스탠드 - 하코 FX-888D 스탠드 - 인두기 사용 시 필요
펜 플럭스 - [SME] 펜 플럭스 (유연납용) - 납땜 시 필요, 디솔더링 시 필요
솔더링 페이스트 - BURNLEY 페이스트 - 납땜 시 필요
실납 - [신성금속] 실납(유연)-송진(70G, SN45) - 핀헤더 납땜, eMMC 읽기
납 흡입기 - [EXSO] 수동흡입기 [DS-1010] - 납땜 시 필요
솔더윅 - [HAKKO] 솔더위크 FR150-86 - 납땜 시 필요, UART 연결, eMMC 읽기
인두 팁 클리너 - 하코 FX-888D 스탠드에 있는 팁 클리너 - 납땜 시 필요
에나멜 동선 - [NW3 (중국)] 소용량 에나멜 동선 UEW-0.10mm - UART 연결, JTAG 연결
eMMC Reballing Stencil - Amaoe universal emmc reballing stencil - eMMC 읽기
Solder Paste - XeredEx Solder Paste 50g(솔더링 페이스트와 구분 중요) - eMMC 읽기

보드

아두이노 우노 - 아두이노 우노 - Voltage Glitching 실습, Timing Attack 실습
라즈베리파이 4B - 라즈베리파이 4B - JTAG 연결, Flash memory 읽기, Voltage Glitching 실습
라즈베리파이 3B+ - 라즈베리파이 3B+ - JTAG 연결

디솔더링 장비

열풍기 - 스탠리 열풍기 STEL670 - Flash memory 읽기, eMMC 읽기, 디솔더링 시 필요
핀셋 - ESD 코팅 정전기 방지 핀셋 - Voltage Glitching 실습, Timing Attack 실습, Flash memory 읽기, eMMC 읽기, 디솔더링 시 필요

디버깅 장비

Logic Analyzer - USB Logic Analyzer 24mhz / 8 channel - UART 연결, Timing Attack 실습 라즈베리파이와 컴퓨터의 UART 통신을 중간에서 읽기위해서 먼저 신호를 잡으려면 컴퓨터에 소프트웨어 설치를 해야한다. Logic Analyzer의 신호를 잡는데 사용할 수 있는 소프트웨어는 Saleae Logic Analyzer(링크)와 Sigrok PulseView(링크)를 사용할 수 있습니다. Windows 10 환경으로 Saleae Logic Analyzer를 사용하며, 각 OS 별 드라이버 설치와 기기 연결 확인은 링크를 통해 확인
USB to UART 케이블 - PL2303TA usb to ttl 시리얼 케이블 - UART 연결
테스트 후크 클립 - Cleqee P1512D 테스트 후크 클립(해외) - UART 연결, Flash memory 읽기
JTAG 디버거 - J-Link V9 - JTAG 연결
메모리 프로그래머 - Xgecu TL866II Plus 프로그래머 - Flash memory 읽기
TSOP 48 소켓 - TL8666II Plus TSOP 48 소켓 - Flash memory 읽기

메모리 관련 준비물

eMMC 메모리가 붙어있는 아무 보드 - eMMC 메모리(KLM4G1FETE-B041) - eMMC 읽기
eMMC 모듈 리더 보드 - 하드커널 eMMC Module Reader Board for OS upgrade - eMMC 읽기
eMMC 모듈 - 하드커널 8GB eMMC Module C2 Linux - eMMC 읽기
NOR Flash 메모리가 붙어있는 아무 보드 - NOR Flash 메모리 - Flash memory 읽기
NAND Flash 메모리가 붙어있는 아무 보드 - NAND Flash 메모리 - Flash memory 읽기

회로 준비물

브레드보드 - 브레드보드 - Voltage Glitching 실습, Timing Attack 실습
NPN 트랜지스터 - 2N2222A 트랜지스터 - Voltage Glitching 실습
점퍼선(암-암, 암-수, 수-수) - 브레드보드 점퍼선 - UART 읽기, JTAG 읽기, Voltage Glitching 실습, Timing Attack 실습
4.7K옴 저항기 - 4.7K옴 저항기 - Voltage Glitching 실습
기타 준비물
핀헤더 - 핀헤더 - UART 읽기
장갑 - 3M 슈퍼그립 - 납땜 및 모든 작업 시 필요
드라이버 - 샤오미 미지아 정밀 드라이버 세트 - 장비 분해 시 필요
니퍼 - 니퍼 - 장비 분해 시 필요
멀티미터 - 플루크 FLUKE-101 - UART 읽기, eMMC 읽기
내열 실리콘 작업 패드 - COMS 내열 실리콘 작업 패드 - 디솔더링 시 필요
SD 카드 리더기 - 트랜센드 TS-RDF5 USB3.1 카드리더기 - eMMC 읽기

디버그 인터페이스

디버그 인터페이스를 사용하여 펌웨어 추출 진행!!

UART

UART (Universal Asynchronous Receiver-Transmitter) 는 장치들간의 비동기 직렬 통신을 위한 인터페이스이다.

클럭 핀은 1비트의 데이터를 받는다고 가정했을 때, 어디까지가 1비트인지 비트의 시작과 끝을 정의하는데, 비동기 통신이기 때문에 클럭 핀이 존재하지 않는다.

클럭 핀을 대신하여 Baud rate 를 사용하는데, 전송 속도를 나타내는 단위이다.

연결

만약 쓰루홀 / 패드를 찾지 못한다면, 프로세서의 UART 핀을 찾고 멀티미터로 패드/쓰루홀에 통전 테스트 를 해서 찾아야 한다.

만약 DataSheet가 없다면, Logic Analyzer를 활용하여 신호를 분석해 찾아야 한다.

UART 핀 찾기
쓰루홀 핀[납땜을 통해] / 패드[에나멜 동선을 통해] 상황에 맞게 핀헤더 연결하기

부트로더 접속

다수의 기기가 UART 인터페이스에 부트로더를 연결해 놓기 때문에 UART를 연결하면 부트로더의 출력을 볼 수 있을 것이다.

pin2pwn

보드와 UART 연결
테스트 후크 클립으로 Flash Memory의 송신 핀 잡기
기기 켜기
커널이 메모리에 로드 되기 전, 테스트 후크 클립과 연결된 점퍼선을 GND에 갖다 대기
CRC 검증 실패 후 boot command line interface 접속
명령어를 통해 Flash Memory 데이터 덤프

# sf - flash memory 제어 명령어
# md - memory display

sf probe
sf read 0x80600000 0 0x800000
md 0x80600000
md 0x80600000 200000

Appendix

전압 레벨과 풀업, 풀다운 저항
Serial Wire Debug (SWD)
OpenOCD

JTAG

PCB를 제작 했을 때, 이상이 없는 지 검증하기 위해 만든 인터페이스로 사용자가 칩의 모든 핀을 조작할 수 있게 지원한다.

JTAG의 핀은 아래와 같고, 아래를 통틀어서 TAP(Test Access Port) 이라고 부른다.

TDO (Test Data Out): 출력핀
TDI (Test Data In): 입력핀
TCLK (Test Clock): 클럭핀
TMS (Test Mode Select): 모드 선택 핀
TRST (Test Reset): 리셋핀 [선택 포함]

연결

`타겟 보드(JTAG 인터페이스 존재) → 연결 보드(JTAG 인터페행

하드웨어 해킹

Fault Injection [Voltage Glitching]

미세한 정전기에도 모니터가 꺼지는 등 기기는 전기적인 방해에 매우 취약하다. 이러한 결함을 아주 정확한 타이밍에 주입하여 우리가 원하는 동작을 수행하게 하는 것이 Fault Injection 이다.

종류

Voltage Glitching: 매우 짧은 시간 동안 프로세서의 전압을 떨어뜨리는 공격
Clock Glitching: 프로세서 기존의 클럭을 지연시키거나 기존의 클럭에 추가적인 클럭을 주입하는 공격
EMFI (Electromagnetic Fault Injection): 프로세서에 국소적으로 강한 전자기장을 펼치는 공격
Optical Fault Injection: 프로세서에 적외선을 쏘는 공격

결과

명령어 건너뛰기: 실행할 머신 코드를 건너뛸 수 있습니다.
데이터 fetch 변조: 프로세서가 fetch하는 데이터를 변조시킬 수 있습니다. ex. 비트 플립
Write-back 실패: 명령이 실행 후 레지스터 혹은 메모리에 값이 적히지 않을 수 있습니다.

Voltage Glitching

모든 트랜지스터가 동시에 신호를 주고받지 않는다. 각 트랜지스터의 위치에 따라 전류가 도달하는데 시간차가 있는데, 이를 전파 지연 시간(Propagation Delay) 라고 한다.

전압이 떨어지면 전파 지연 시간이 늘어나게 되는데 이때 클럭이 설정하는 한 사이클의 시간보다 더 느리게 처리되면서 명령어를 건너뛰게 되는 원리이다.

준비물: 아두이노 우노, 라즈베리파이, 브레드보드, NPN 트랜지스터(2N2222), 수-수 점퍼선, 암-수 점퍼선, 4.7k옴 저항기

아두이노 프로그래밍 프로그래밍 방법

void setup() {
  Serial.begin(9600);
  Serial.write("Hi! This is Hardware Hacking Program!");
}

void loop() {
  unsigned long volatile DEBUG = 0;
  Serial.write("Let's Start!\n");
  for(unsigned long i = 0; i<=9999999;i++){
    DEBUG++;
  }
  Serial.write("DEBUG Value : ");
  Serial.println(DEBUG);
  if(DEBUG != 10000000){
    Serial.write("You Entered Debug Mode.");
    delay(10000);
  }
  else{
    Serial.write("Welcome to Voltage Glitching Exercise.\n");
  }
}

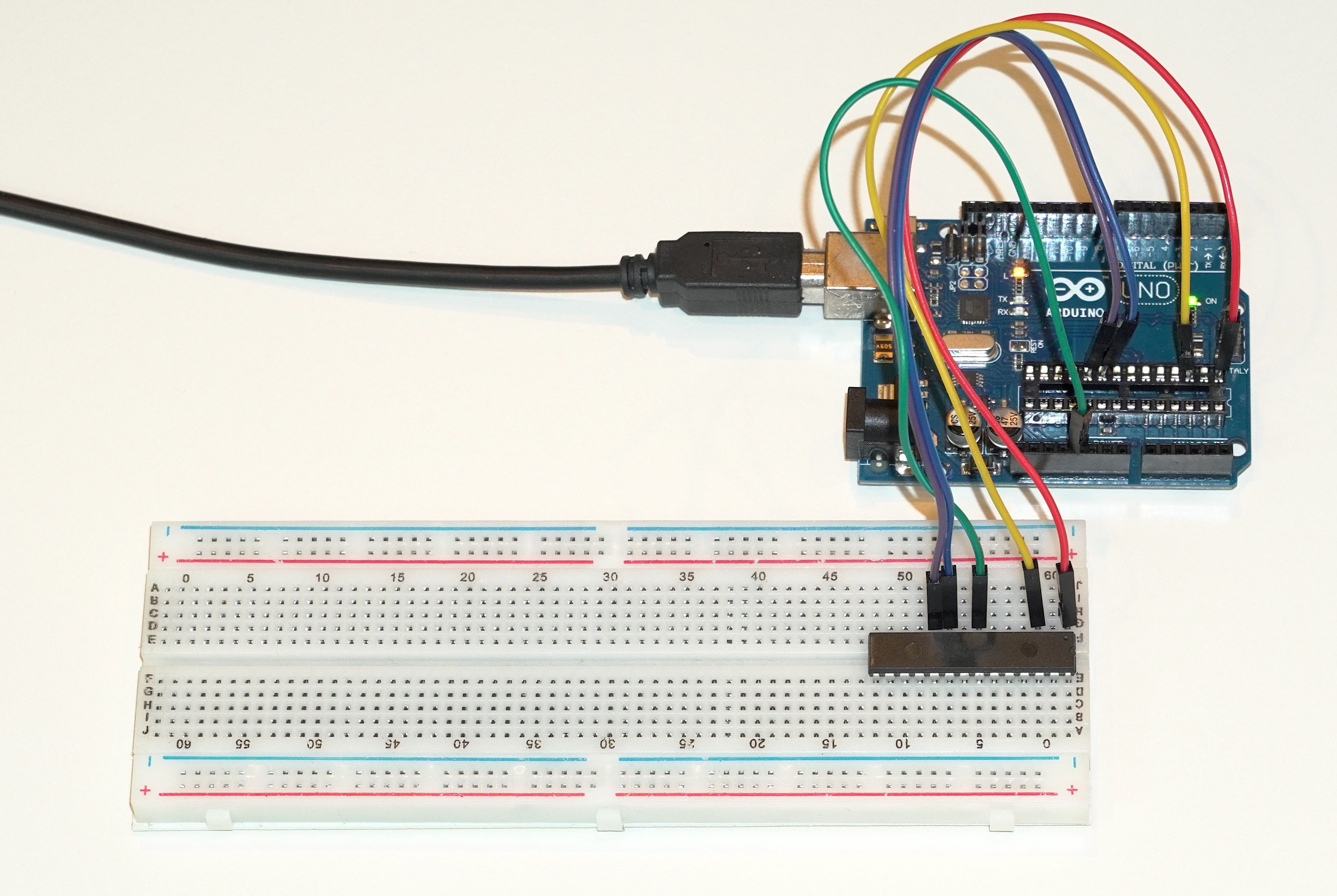

회로 구성

1 - Reset
3 - TX
9 - XTAL1
10 - XTAL2
아두이노 핀에 있는 5V - Atmega328p의 7번

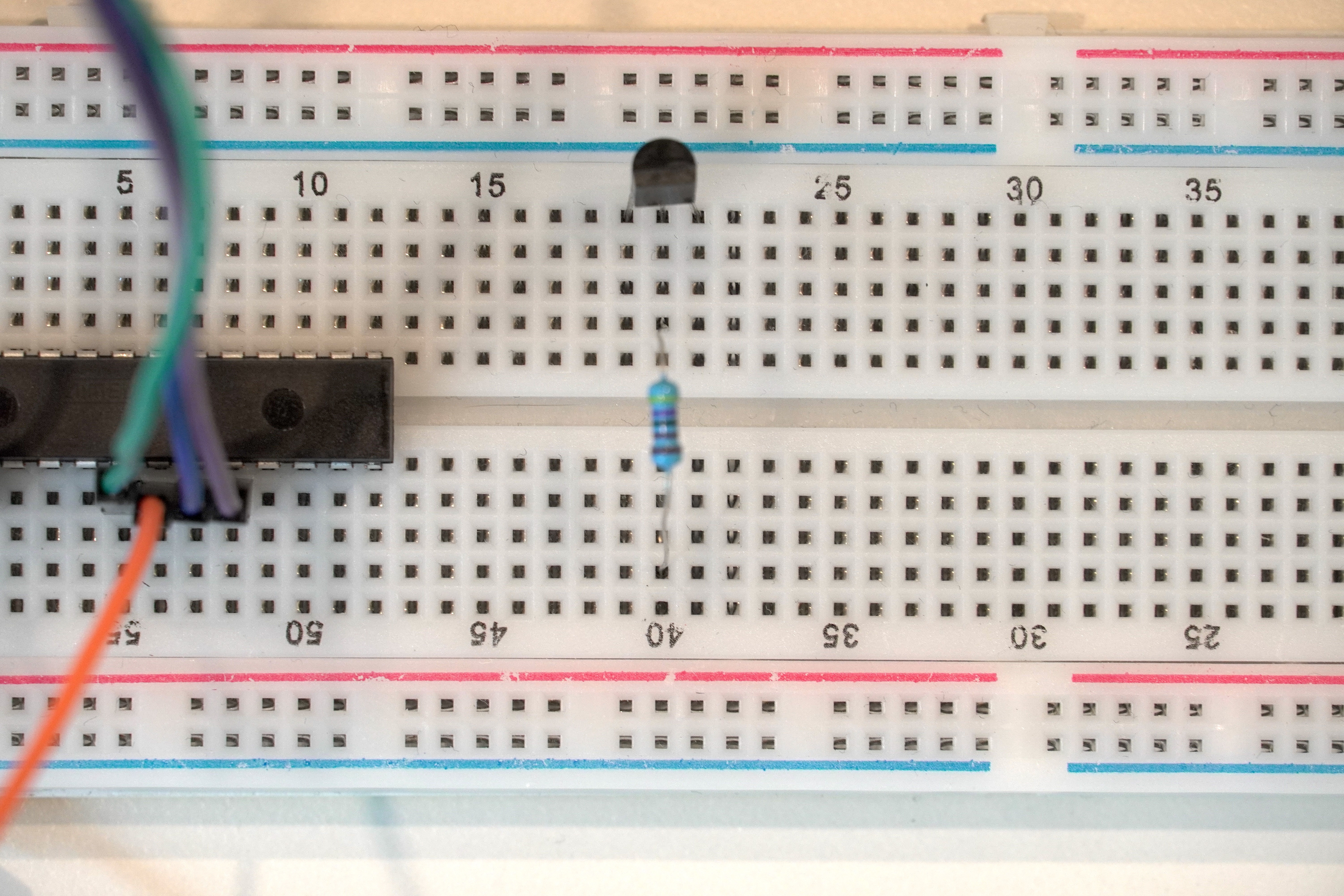

저항 구성

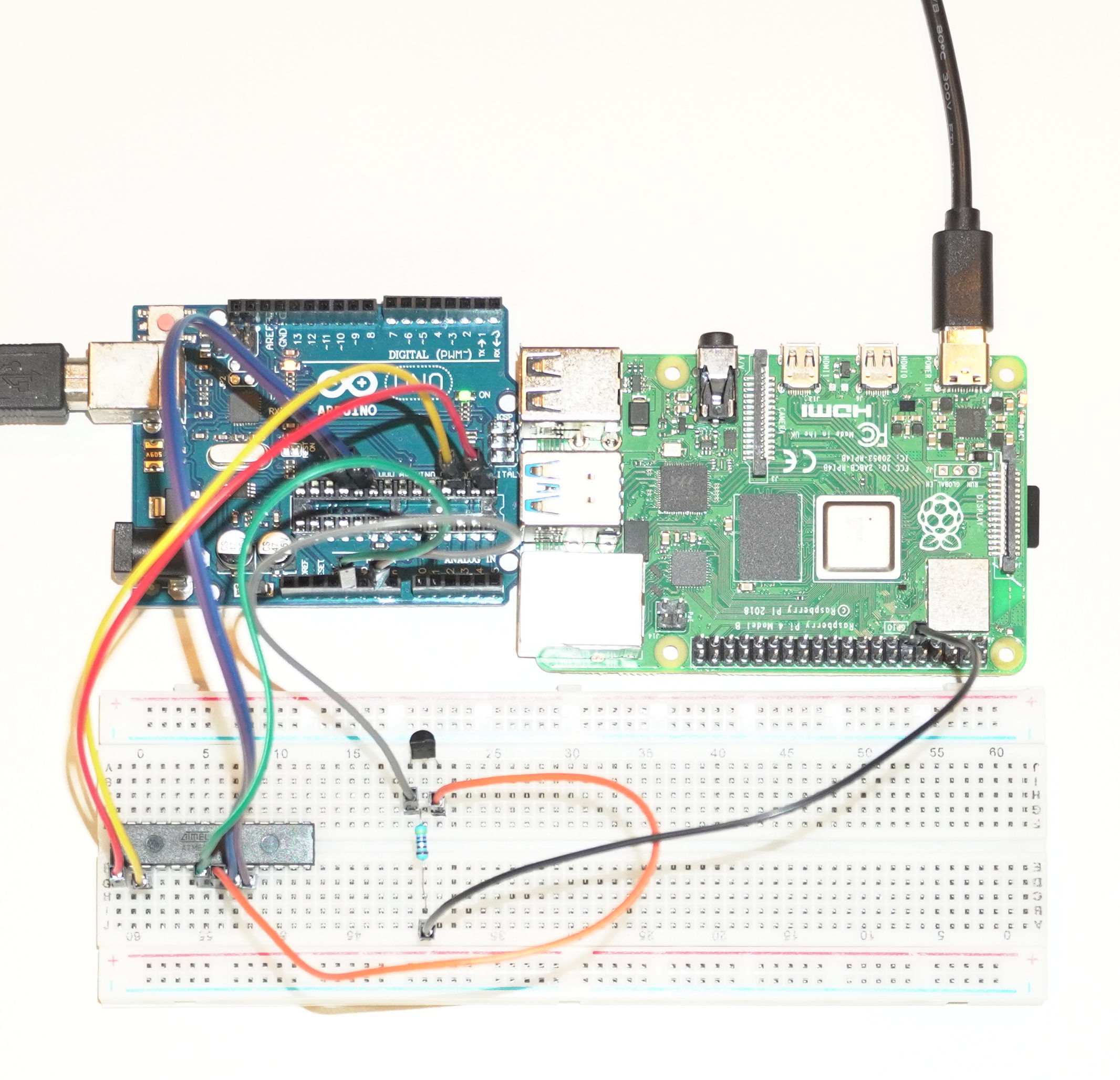

최종 연결

라즈베리파이

GPIO 켜기

gpio mode 0 OUTPUT
gpio write 0 1

GPIO 제어

#include <stdio.h>
#include <wiringPi.h>

#define POWER 0
#define GLITCH_SEC_DEFAULT 300

int init(){
    pinMode(POWER, OUTPUT);
    digitalWrite(POWER, HIGH);
}

void goGlitch(int tick){
    digitalWrite(POWER, LOW);
    for(int i = 0; i<tick;i++){
        __asm__ __volatile__ ("nop");
    }
    digitalWrite(POWER, HIGH);
}

int main(){
    unsigned int volatile glitchsec = GLITCH_SEC_DEFAULT;
    if(wiringPiSetup() == -1){
        return -1;
    }

    init();
    goGlitch(glitchsec);

    return 0;
}

실행

gcc -o ./glitch ./glitch2.c -lwiringPi -O0
./glitch

해당 코드 실행 시 순간적으로 전압을 끊을 수 있다.

위 명령어를 Serial Monitor에 Let's Start! 문자열이 출력된 이후, 여러번 실행 시 Debug Mode 진입 문자열을 볼 수 있다.

Appendix EMFI

Electromagnetic Fault Injection (EMFI) 는 전자기 파장을 이용하는 공격이다.

상용 EMFI 툴에는 ChipSHOUTER가 있다 PicoEMP 확인

Side Channel Attack [Timing Attack]

Side Channel Security 채널은 시리즈 형태로 여러가지 부채널 공격에 대한 내용을 영상으로 업로드 한다. 만약 부채널 공격에 대해 더욱 알고싶다면 링크를 통해 해당 유튜브 채널을 확인

종류

Timing Attack: 프로세서 내 특정 연산의 처리 시간을 측정하여 진행하는 공격
Power Analysis Attack: 프로세서 내 특정 연산의 전원 사용량을 측정하여 진행하는 공격
Electromagnetic Attack: 프로세서 내 특정 연산의 전자기 파장을 측정하여 진행하는 공격

Timing Attack

A라는 입력이 주어졌을 때 B라는 처리가 일어나고, C라는 출력이 발생한다. 이때 A와 C의 시간을 계산하여 B의 과정을 유추하면 Timing Attack을 수행할 수 있다.

준비물: 아두이노 우노, 브레드보드, 수-수 점퍼선, 암-수 점퍼선, Logic Analyzer

아두이노 프로그래밍

void setup() {
  Serial.begin(9600);
  pinMode(2, OUTPUT);
  digitalWrite(2, LOW);
}

char password[] = "0132";
char user_text[4];
int len = 0;

void loop() {
  if(Serial.available()){
    user_text[len] = Serial.read();
    len++;
    if(len == 4){
      len = 0;
      digitalWrizte(2, HIGH);
      if(!strcmp(password, user_text)){
        Serial.write("Success!\n");
      }
      else{
        Serial.write("Failed!\n");
      }
      digitalWrite(2, LOW);
    }
  }
}

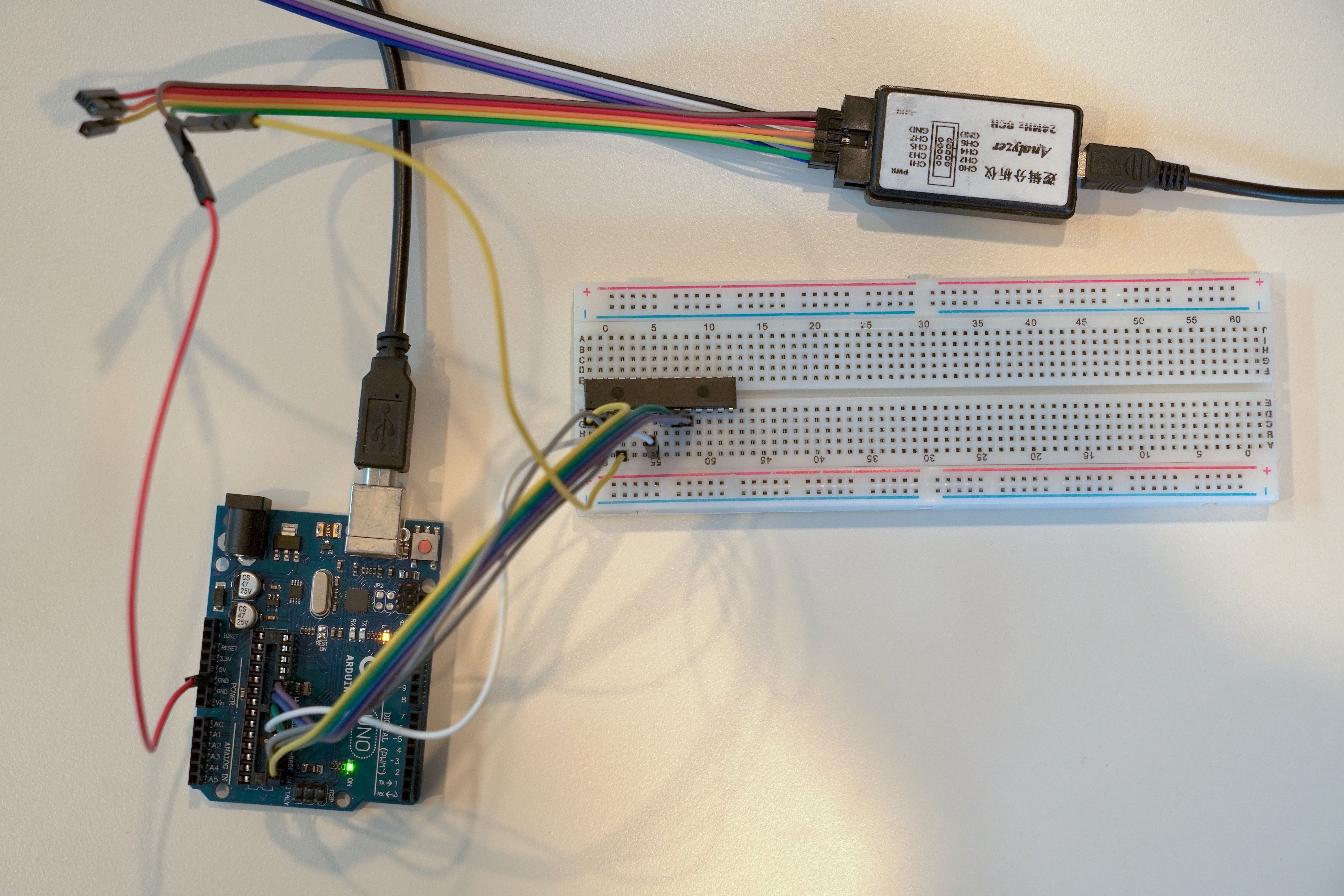

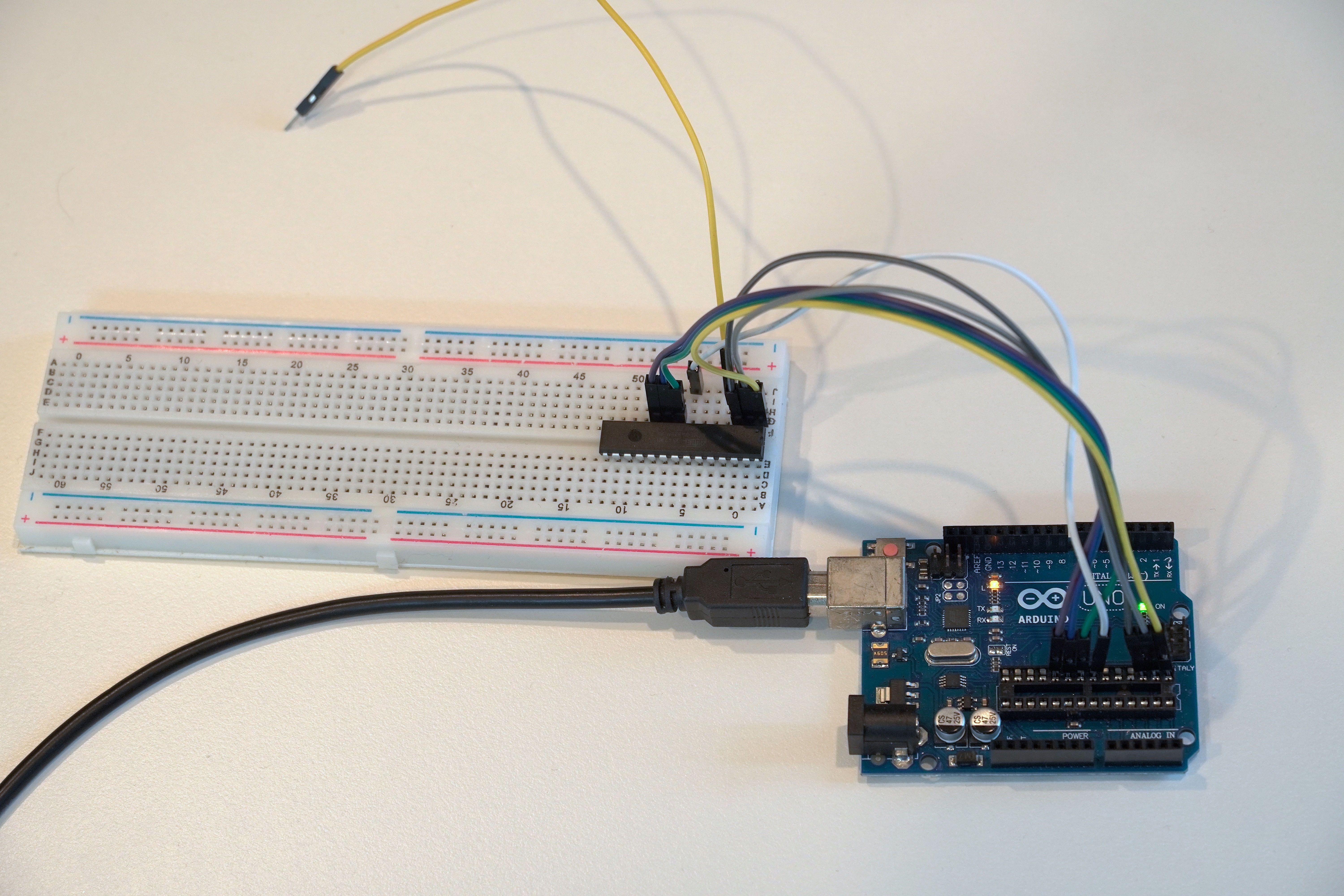

회로 설계

1 - Reset
2 - RX
3 - TX
4 - Digital Pin 2
7 - VCC
8 - GND
9 - XTAL1
10 - XTAL2

드림핵 출처

분석

비밀번호를 모르고 있는 상태에서 500 나노초가 줄어들고 늘어나는 걸 확인가능

모두 틀렸을 때 드림핵 출처

하나만 맞았을 때 드림핵 출처
